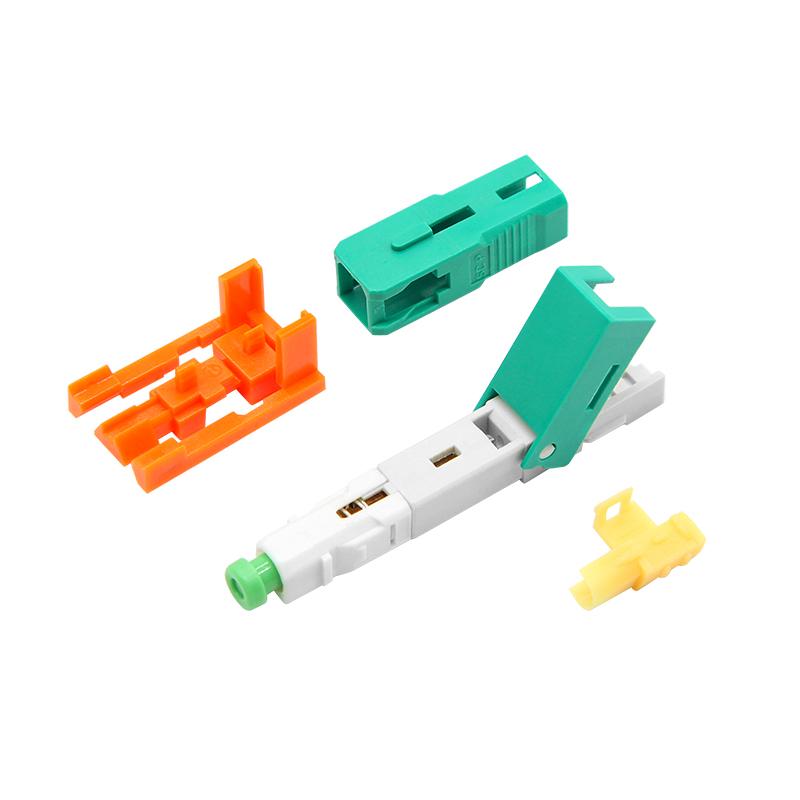

000001-QSC50KJ4-APC/SC预埋式光纤快速连接器

000001-QSC50KJ4-APC/SC预埋式光纤快速连接器

发布时间:2022-10-09 产品分类:光纤连接器

服务承诺: 资质齐全 售后保障 价格合理

销售热线:133 3268 9198 (微信同号)

【概要描述】

详情

2020 QSC50KJ4 光纤快速连接器规格书(简版).pdf


项目数值
插入损耗≤0.3dB,MAX0.5dB
回波损耗UPC≥50dB;APC≥60dB
平均组装时间≤3分钟
一次组装成功率≥95%
重复组装次数5
耐拉25N
适配光缆3.0x2.0mm蝶形光缆
配适配棒后支持2.0x1.6低摩擦光缆
预埋光纤G657A1,可订制G652D, 多模62.5/125, 多模50/125,OM3,OM4
工作温度-25~+75°C 或 -40~+85°C
储藏温度-40~+85°C
配件剥纤切纤定长导轨条,或塑料刃定长剥纤切纤导轨条

耐拉标准


5.15-抗拉

按照如下方法进行机械型现场连接器的抗拉测量:

a)条件

负荷重量:光纤型(250um)为4N、光纤型(900μm)为10N,光缆型(2.0)及光缆型(蝶形)为20N(Cable (drop cable)20N)光缆型(3.0)为50N(Cable (3.0)50N);

负荷时间:光纤型30s,光缆型2min(Fiber 30s,Cable 2min);

施加负荷速率:50N/min<速率<250N/min;

施加负荷点离机械型现场连接器的距离:L=22cm~28cm。
